Ізоляція труб базальтовими циліндрами: як не платити зайве за тепло ч.1
До 20-25% теплової енергії може втрачатися під час транспортування теплоносія від джерела до кінцевого споживача, якщо магістральні мережі мають неякісну або зношену теплоізоляцію. А для промислових підприємств, теплотрас та об’єктів ЖКГ неізольований трубопровід діаметром 159 мм на відкритому повітрі довжиною лише 100 метрів за один опалювальний сезон генерує збитки, які вимірюються сотнями тисяч гривень.
Втрати тепла з одного погонного метра такої труби без ізоляції при температурі теплоносія +95°C та температурі навколишнього середовища −5°C становлять близько 250 Вт/год. За 5 місяців безперервної роботи це понад 900 000 кВт енергії. Професійна ізоляція трубопроводів з урахуванням температурних та механічних навантажень, дозволяє знизити ці втрати на 85–92%.
Основним технологічним рішенням для магістральних мереж, високотемпературного промислового обладнання та систем димоходів є базальтові циліндри для труб. Вони мінімізують термічний опір, захищають системи від замерзання, конденсату та пожеж, перетворюючи витрати на модернізацію інженерних мереж у високорентабельну інвестицію з терміном окупності від одного до двох опалювальних сезонів. Дізнайтесь більше про особливості та переваги базальтових циліндрів з нашої статті.

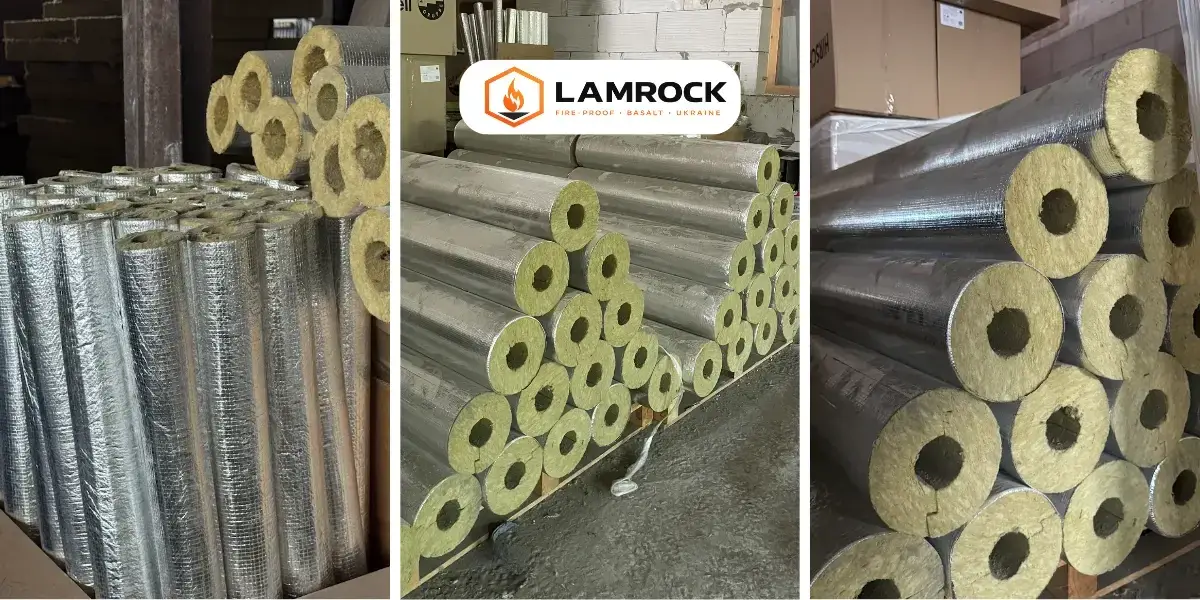

Що таке базальтовий циліндр: структура, виробництво, щільність 75 кг/м³

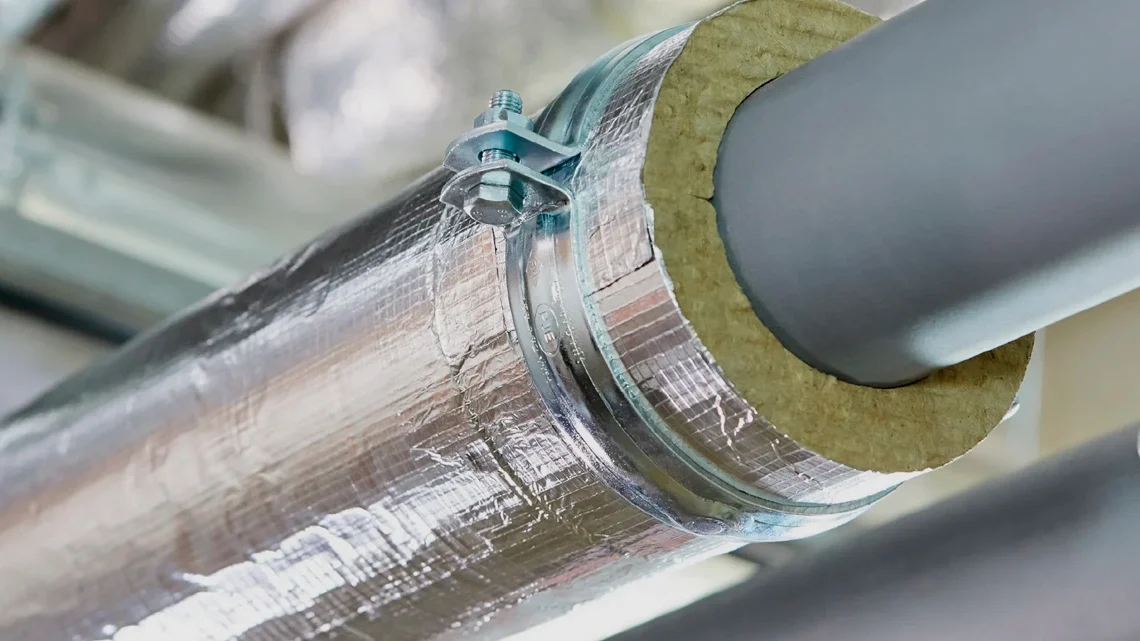

Базальтовий теплоізоляційний циліндр, також відомий як базальтова шкаралупа труби — це готовий до монтажу виріб. Він виготовляється методом вирізання або навивки з блоків кам’яної вати на основі розплаву габро-базальтових гірських порід. На distinction від рулонних мінераловатних матів, циліндри мають жорстку порожнисту структуру, що точно повторює геометрію трубопроводу, забезпечуючи ефективну ізоляцію.
Український виробник Lamrock постачає циліндри зі щільністю 75 кг/м³ як для промислового так і для цивільного сектору. Це еталонний показник, який забезпечує оптимальний баланс між низьким коефіцієнтом теплопровідності та високою механічною стійкістю до деформацій. Структура циліндрів Lamrock включає захисний шар з армованої алюмінієвої фольги, що виконує одразу кілька функцій:
- Пароізоляційний бар’єр: Повністю виключає проникнення вологи з навколишнього середовища до структури базальтового волокна, запобігаючи падінню теплоізоляційних властивостей.
- Тепловідбиваючий екран: Алюмінієвий шар повертає до 95% променистої теплової енергії назад у напрямку трубопроводу.
- Захист від УФ-випромінювання та вітворого навантаження: Це дозволяє монтувати циліндри всередині приміщень та на відкритому повітрі без обов’язкового використання важких захисних кожухів.
Кожен циліндр має поздовжній технологічний розріз типу «шип-паз» (або Z-подібний замок). Це мінімізує виникнення містків холоду та суттєво прискорює монтаж.
Діапазон −180…+350°C: де це критично (кейси застосування)
Головна конкурентна перевага базальтових циліндрів Lamrock — екстремальний експлуатаційний діапазон температур, який сягає від −180°C до +350°C. Це значно розширює сферу їхнього застосування, починаючи від стандартного цивільного опалення (ЖКГ) та закінчуючи важкою промисловістю.
Кріогенні системи та холодопостачання (від −180°C до 0°C)
У системах транспортування зріджених газів, промислового охолодження та кондиціонування ключова проблема — це миттєве утворення конденсату та криги на поверхні металу. Низька температура притягує вологу з повітря. Базальтові циліндри з фольгованим шаром Lamrock блокують доступ вологого повітря до труби, повністю нівелюючи ризик корозії під ізоляцією (CUI – Corrosion Under Insulation).
Магістральні теплотраси та мережі ГВП (від +60°C до +150°C)
Транспортування перегрітої води та пари від ТЕЦ або центральних котелень до житлових масивів вимагає стійких матеріалів, які не дають усадки під впливом постійного термічного розширення металу. Базальтова шкаралупа зберігає свою геометрію та щільність протягом 50 років, на відміну від органічних піноутворювачів.
Промисловий паротранспорт та технологічні лінії (від +150°C до +350°C)
На хімічних, металургійних, харчових та деревообробних підприємствах пара під високим тиском є основним енергоносієм. Спінені полімери чи каучук не витримують, плавляться та обвуглюються за таких температур. Кам’яна вата є негорючим матеріалом (клас НГ, температура плавлення понад 1000°C), тому циліндри Lamrock не втрачають міцності та теплоізоляційних характеристик навіть при +350°C.
Утеплення димоходів (високотемпературні системи)
Утеплення димоходу базальтом є стандартом пожежної безпеки. Циліндри ізолюють внутрішню нержавіючу або керамічну трубу від будівельних конструкцій, а також знижують утворення агресивного сірчанокислого конденсату, утримуючи стабільну температуру.
Читайте більше про матеріали Lamrock у нашому блозі!
Порівняння: базальт vs ППУ vs спінений каучук
Трубна ізоляція в Україні представлена трьома основними лідерами ринку: базальтова вата, пінополіуретан (ППУ) та спінений каучук (NBR). Проведемо порівняльний аналіз їхніх технічних параметрів:
| Характеристика матеріалу | Базальтовий циліндр Lamrock | Пінополіуретанова шкаралупа (ППУ) | Спінений каучук (рулони/трубки) |
|---|---|---|---|
| Максимальна температура експлуатації | +350°C (короткочасно до +400°C) | +130°C (вищі температури викликають обвуглювання) | +110°C (термічна деструкція при перегріві) |
| Мінімальна температура експлуатації | −180°C | −60°C | −200°C |
| Клас горючості (ДБН В.1.1-7) | НГ (Негорючий) | Г3–Г4 (Сильногорючий) | Г1–Г2 (Помірно горючий) |
| Коефіцієнт теплопровідності, λ₀ | 0,036 Вт/(м·К) | 0,028 Вт/(м·К) (погіршується з часом) | 0,035 Вт/(м·К) |
| Стійкість до агресивних середовищ | Висока (стійкий до масел, кислот, лугів, розчинників) | Середня (руйнується під дією ультрафіолету та органіки) | Висока (але потребує захисту від прямого УФ) |
| Термін бездоганної служби | Понад 50 років без втрати геометрії | 10–15 років (через деструкцію пінопакету) | 12–17 років (втрачає еластичність, всихає) |
Пінополіуретан (ППУ) має нижчий початковий коефіцієнт теплопровідності, але його застосування обмежене температурним лімітом до +130°C та високою горючістю. Це виключає використання ППУ в промисловому паротранспорті, а також в котельнях з міркувань пожежної безпеки.
Спінений каучук є чудовим гнучким рішенням для систем холодопостачання та кондиціонування завдяки нульовій паропроникності. Але він стає крихким при високих температурах, термін служби досить обмежений через поступове всихання і коштує суттєво дорожче для труб великих діаметрів.
Базальтові циліндри Lamrock — це універсальне рішення. Вони покривають весь спектр промислових температур, мають абсолютну пожежну безпеку класу НГ та забезпечують стабільні теплоізоляційні показники протягом усього теміну експлуатації.
FAQ: Часто задавані питання
1. Чи можна використовувати фольговані базальтові циліндри на вулиці без металевого кожуха?
Так, фольговані циліндри Lamrock можна монтувати на відкритому повітрі без оцинкованого кожуха. Армована фольга захищає базальт від ультрафіолетових променів та атмосферних опадів. Усі стики при цьому мають бути проклеєні спеціальним посиленим ТПЛ-скотчем або алюмінієвою стрічкою підвищеної липкості.
2. Як поводиться базальтовий циліндр при виникненні аварійного витоку теплоносія (прориву труби)?
При прориві труби гаряча вода під тиском насичує структуру кам’яної вати. Базальтове волокно не схильне до гниття, воно не руйнується. Після усунення аварії циліндри Lamrock треба просушити. Після цього матеріал відновлює свої початкові теплоізоляційні характеристики. Демонтаж та повна заміна ізоляції не потрібні.
3. Чому щільність 75 кг/м³ вважається оптимальною для промислових трубопроводів?
При щільності нижче 60 кг/м³ мінераловатні вироби стають надто м’якими і починають провисати під власною вагою, що призводить до втрат тепла. При щільності понад 90 кг/м³ матеріал стає занадто жорстким, важким і збільшує коефіцієнт теплопровідності. Щільність 75 кг/м³ забезпечує ідеальну просторову жорсткість циліндра Lamrock при мінімальній теплопровідності.
Висновок: інвестиція в енергоефективність та безпеку
Зниження теплових втрат у трубопроводах — це не просто економія палива, а ключовий фактор рентабельності та безаварійної роботи будь-якого об’єкта. Як показує порівняльний аналіз, традиційні полімерні матеріали та каучук часто пасують перед екстремальними температурами. Натомість жорстка структура з кам’яної вати щільністю 75 кг/м³ у поєднанні з армованим фольгованим шаром демонструє максимальну витривалість у різних умовах від -180°C до +350°C. Такий захист повністю окупає себе вже за перші 1-2 опалювальних сезони.
Проєктанти та головні інженери, які працюють з масштабними об’єктами і не лише, обирають купити базальтові циліндри Lamrock. Цей матеріал забезпечує стабільний термічний опір системи, надійний захист від корозії під ізоляцією (CUI) та прогнозоване зниження енерговитрат на роки наперед. Це інвестиція на більше ніж 50 років!
Маєте питання щодо розрахунку чи товщини ізоляції?
Отримайте професійний підбір матеріалів під технічні вимоги вашого трубопроводу абсолютно безкоштовно.
