Вогнезахист перекриттів паркінгів і підвалів: норми REI 180 і рішення Lamrock

Що означає REI 180 простою мовою: вогнестійкість, цілісність, теплоізоляція

Європейські стандарти та українські будівельні регламенти класифікують будівельні конструкції за класами вогнестійкості, використовуючи літерно-цифрові індекси. Показник REI 180 є одним із найвищих нормативних критеріїв безпеки для тримальних горизонтальних конструкцій. Кожна літера в цій абревіатурі означає конкретний граничний стан, який конструкція повинна витримати під впливом вогню протягом заданого часу (180 хвилин – 3 години):

• R (Load-bearing capacity) – ТРИМАЛЬНА ЗДАТНІСТЬ: Здатність плити перекриття витримувати статичні та динамічні навантаження (вагу вищих поверхів, меблів, людей) без прогинів, деформацій та загрози обвалення при пожежі.
• E (Integrity) – ЦІЛІСНІСТЬ: Можливість конструкції не пропускати продукти горіння, полум’я та гарячі гази на вищі поверхи. Граничний стан настає, коли в бетоні утворюються наскрізні тріщини, отвори або відшарування шматків матеріалу, через які вогонь може поширитися далі.
• I (Thermal insulation) – ТЕПЛОІЗОЛЯЦІЙНА ЗДАТНІСТЬ: Здатність обмежувати передачу тепла через свою товщину. За стандартом, температура на протилежній стороні перекриття не повинна підвищитися в середньому більш ніж на 140°C від початкової. Це потрібно для того, щоб речі на вищому поверсі не спалахнули через перегріту підлогу.

Таким чином, вимога REI 180 перекриття паркінг означає, що протягом 3 годин безперервного термічного плита перекриття повинна повністю зберігати свою міцність, залишатися монолітною та не пропускати жар на верхній рівень. Це дає пожежним достатньо часу для локалізації вогню, а людям – для безпечної евакуації.

Більше корисних порад про будівництво та ремонт читайте у нашому блозі!

Чому залізобетон потребує захисту: парадокс вразливості

Залізобетон – це композитний матеріал, де бетон працює на стиск, а сталева арматура всередині – на розтяг. Саме це поєднання забезпечує колосальну міцність споруд. Проте під час пожежі на паркінгу цей зв’язок швидко руйнується через термічний парадокс:

• Критичний перегрів арматури: Навіть у глибоких шарах моноліту температура сталі швидко досягає критичної +500°C. За цієї температури вона втрачає пружність, розтягується, і плита починає стрімко прогинатися під власною вагою.
• Вибухове сколювання бетону (Spalling ефект): У порах бетону завжди присутня залишкова волога. При різкому нагріванні вище +100°C вода перетворюється на пару, яка розширюється в об’ємі в 1700 разів. Пара не може швидко вийти назовні через щільну структуру бетону, тому всередині виникає внутрішній тиск (до 5–10 МПа). Це призводить до вибухового відстрілювання шматків бетону. В результаті чого захисний шар бетону повністю руйнується за 15-20 хвилин, оголюючи арматуру.
• Хімічна деструкція цементного каменю: За температури понад +500°C гідроксид кальцію в бетоні зневоднюється, що призводить до повного розпаду цементної матриці. Бетон перетворюється на крихкий порошок.

Без додаткової термоізоляції залізобетонне перекриття товщиною 200 мм має вогнестійкість не більше REI 60 або REI 90. Щоб підняти цей показник до нормативних вимог REI 180 чи REI 240, необхідно встановити бар’єр, який не дозволить поверхні бетону нагрітися вище безпечних +150°C.

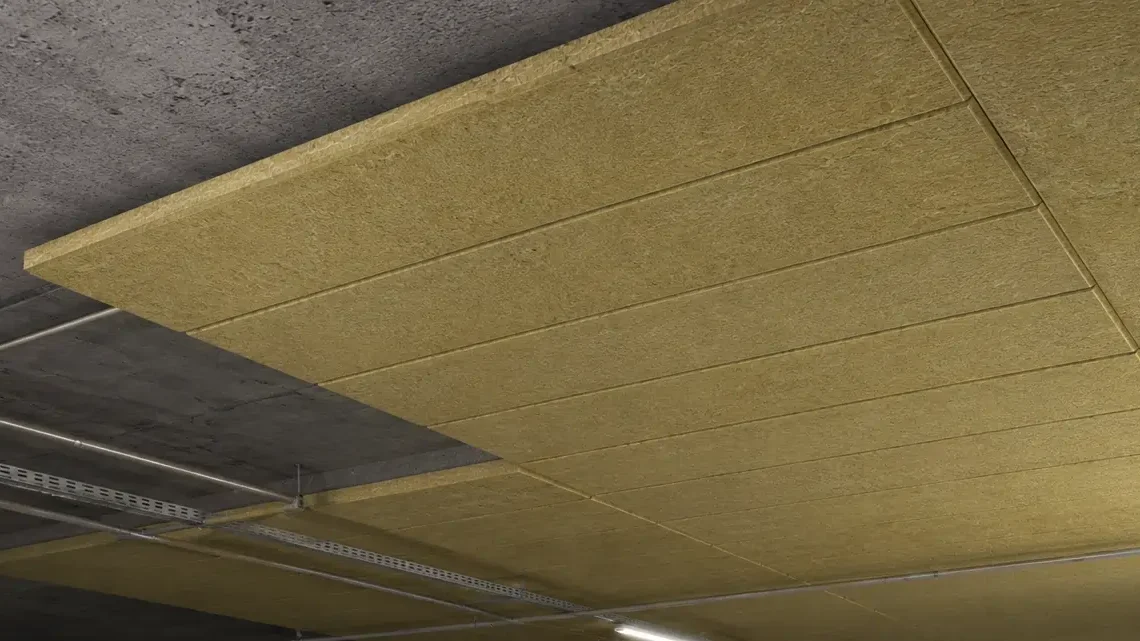

Ламельна плита з фасками Lamrock: технічні характеристики і сертифікати

Для захисту підземних рівнів компанія Lamrock розробила спеціалізований продукт – ламельну базальтову плиту з фасками. Це жорсткі гідрофобізовані теплоізоляційні елементи, виготовлені з розплаву гірських порід габро-базальтової групи. Ключова відмінність цього матеріалу від звичайних теплоізоляційних плит полягає в орієнтації волокон каменю. У ламелях Lamrock усі волокна розташовані суворо перпендикулярно до площини перекриття. Така структура кардинально підвищує фізико-механічні властивості виробу:

• Міцність на розтяг (відрив шарів): становить не менше 80-100 кПа, що в 5-7 разів перевищує класичні мінераловатні плити. Може витримувати величезні навантаження від власної ваги та фінішних декоративних шарів без ризику розшарування.
• Клас пожежної безпеки: НГ (негорючий матеріал) відповідно до українських нормативів ДБН В.1.1-7:2016 («Пожежна безпека об’єктів будівництва») та європейської класифікації EN 13501-2. Волокна базальту витримують температуру понад +1000°C без плавлення, виділення токсичного диму чи крапель розплаву.
• Геометрична точність та фаска: По периметру кожної ламелі з лицьового боку є акуратна технологічна фаска під кутом 45°. Це дозволяє нівелювати дрібні нерівності монолітної стелі паркінгу та створити естетичний фінішний малюнок.

Монтаж тільки на клей: чому не потрібні анкери і як це прискорює роботу

Вогнезахист мінватою вимагає обов’язкового тарілчастого дюбелювання по 5-7 шт. на квадратний метр. У масштабах підземного паркінгу площею 5000 кв. м це означає необхідність просвердлити близько 30 000 отворів у надміцному монолітному бетоні стелі. Це колосальні витрати людино-годин, знос інструменту та ризик локального пошкодження робочої арматури перекриття.

Завдяки перпендикулярній структурі волокон та високій внутрішній міцності на відрив, має унікальну перевагу — монтаж здійснюється виключно на клейову суміш, без жодного дюбеля. Технологічний процес виглядає так:

• Поверхню залізобетонної стелі очищають від пилу та залишків опалубної змазки, після чого ґрунтують.
• На ламельну плиту Lamrock наноситься спеціальний мінеральний високоеластичний клей суцільним шаром за допомогою зубчастого шпателя (попередньо виконується втирання клею «на здир» у волокна каменю).
• Плита притискається до стелі. Завдяки високій адгезії професійних клейових сумішей, ламель миттєво фіксується на горизонтальній поверхні та не сповзає.

Економічний та технологічний ефект: У 3-4 рази швидше монтажні роботи. Повністю ліквідується людський фактор (помилки при бурінні чи недотисненні анкерів), а вартість кріпильних елементів повністю викреслюється з кошторису проекту.

Додаткові ефекти: тепло- і звукоізоляція холодних підвалів і паркінгів

Окрім забезпечення вогнестійкості класу REI 180, ламельна система Lamrock паралельно вирішує дві важливі інженерні задачі:

• Ефективна теплоізоляція

Зазвичай підземний паркінг або підвал не опалюється. Мешканці перших поверхів стикаються з проблемою крижаної підлоги та утворенням плісняви в кутах через конденсат. Базальтова вата для паркінгу Lamrock повністю ізолює холодну зону, зберігаючи тепловий контур будинку та економлячи кошти на опаленні верхніх приміщень.

• Високе звукопоглинання

Підземний паркінг – це зона постійних акустичних шумів: гуркіт двигунів, писк шин на поворотах, робота систем вентиляції. Бетонні стіни та стеля без ізоляції ідеально відбивають ці звуки, створюючи ефект луни, який передається у житлові кімнати. Волокниста структура ламелей Lamrock працює як пасивний акустичний поглинач вищого класу. Вона глушить повітряні шуми всередині технічної зони та забезпечує тишу на вищих поверхах.

Декоративний ефект фасок: актуально для відкритих паркінгів

Естетичний вигляд стелі на паркінгах комерційних об’єктів та житлових комплексів преміум класу має велике значення. При використанні звичайних мінераловатних плит без обробки торців, на стелі чітко видно найменші перепади висот (навіть у 1–2 мм) на стиках плит. Стеля виглядає нерівною, з кривими тіньовими лініями. Щоб приховати це, будівельники змушені виконувати суцільне армування та шпаклювання всієї площі стелі, що суттєво здорожчує та затягує процес.

Ламельні рішення Lamrock вирішують цю проблему на етапі виробництва за рахунок зняття чотиристоронньої фаски. Коли плити укладаються на стелю щільно в розбіжку швів, на стиках утворюється чітка геометрична V-подібна канавка. Цей ефект перетворює технологічну поверхню на дизайнерський element:

• Стеля набуває вигляду акуратної структурованої плитки.
• Фаска візуально повністю приховує будь-які перепади висот залізобетонної плити перекриття.
• Фінішне оздоблення зводиться до простого та швидкого безповітряного фарбування ламелей інтер’єрними чи фасадними водно-дисперсійними фарбами. Стеля паркінгу набуває завершеного, монолітного та сучасного вигляду без додаткових витрат на штукатурні роботи.

Висновок

Влаштування вогнезахисту підземних паркінгів та підвалів відповідно до найвищих стандартів REI 180 – це інвестиція у безпеку мешканців. Спроби заощадити чи проігнорувати ці норми ведуть до катастрофічних ризиків та проблем із контролюючими органами під час здачі об’єкта. Застосування професійної ламельної базальтової плити з фасками від Lamrock змінює підхід до пожежної ізоляції залізобетону. Продукт пропонує унікальний баланс технічних та економічних вигід для B2B-сегменту:

• Гарантує бездоганне виконання вимог ДБН пожежної безпеки перекриття.
• Оптимізує бюджет будівництва, повністю виключаючи з кошторису витрати на анкерні кріплення та тривалі штукатурні роботи.
• Прискорює темпи здачі об’єкта завдяки простому монтажу «тільки на клей».
• Забезпечує високу якість фінішного візуального вигляду за рахунок декоративного ефекту фасок.
